系统功能
实现电子制造业的工业4.0个关键在于构建智慧工厂,需要智能硬件设备、各种数据的采集及感知、配套的应用软件共同实现,其中对设备的状态监控及远程诊断,是无人化工厂的关键。通过设备长期运行的大量数据支持,搭配安全可靠的云端计算能力,最终达到对设备状态的运筹帷幄。主要系统模块如下:
1智能仓储:自动备料,自动上料;
2智能车间:自动生产,组装,包装;
3智能品质管控:自动品质管控;
4集成其他系统:与ERP,MES系统集成;
5追溯管理:对材料,生产环节,品质管控等各个环节的追溯。
系统架构图
系统原理
产线上安装采集各种数据的设备(如电表、PLC、传感器)等等,通过RS485总线连接至爱陆通路由器串口,通过下发modbus命令进行轮询采集生产设备的功耗、电流、电压、压力、生产数量、设备报警信息等数据。
采集到数据后,进行提取转换以MQTT(或TCP)协议JOSN(或透传)格式利用4G/5G无线网络上报至MES平台。MES平台对这些数据进行统计储存及分析,对生产品质、设备维护、环保节能等各方面进行管控。
系统组成描述
支持5G/4G无线工业路由器
●支持5G-SA/NSA,提供5G/4G全网通高速网络服务
●三网口、双串口、双卡、WIFI、GPS/北斗定位和通信、,巴掌大小导轨安装
●支持标准OPCUA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
●协议网关、Modbus、西门子PLC系列、地表水、环保212、电力协议等
●支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
●产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
●满足5~35VDC宽压,-40~+80ºC抗寒耐高温、防干扰,24小时全天候运行
1传感器:采集各种环境参数,比如温湿度等作业环境,实时进行调整
2电表:采集用电情况,如ABC三相的电流、电压、功率监控用电情况
3数控系统:采集机床的压力,温度,报警,生产数量,设备状态等各种参数,对生产过程进行监控记录
4PLC:采集设备各种生产参数
系统优势
1.采用标准的MQTT,及兼容各大IOT平台的接入协议、适用性广
2.对下可支持多种工业协议、支持定制化需求
3.采用JOSN格式,可自定义南北端数据因子,灵活配合MES系统对数据的要求
4.使用5G/4G无线高带宽传输,不受布线距离等限制,支持高频大数据上报,满足数据实时性

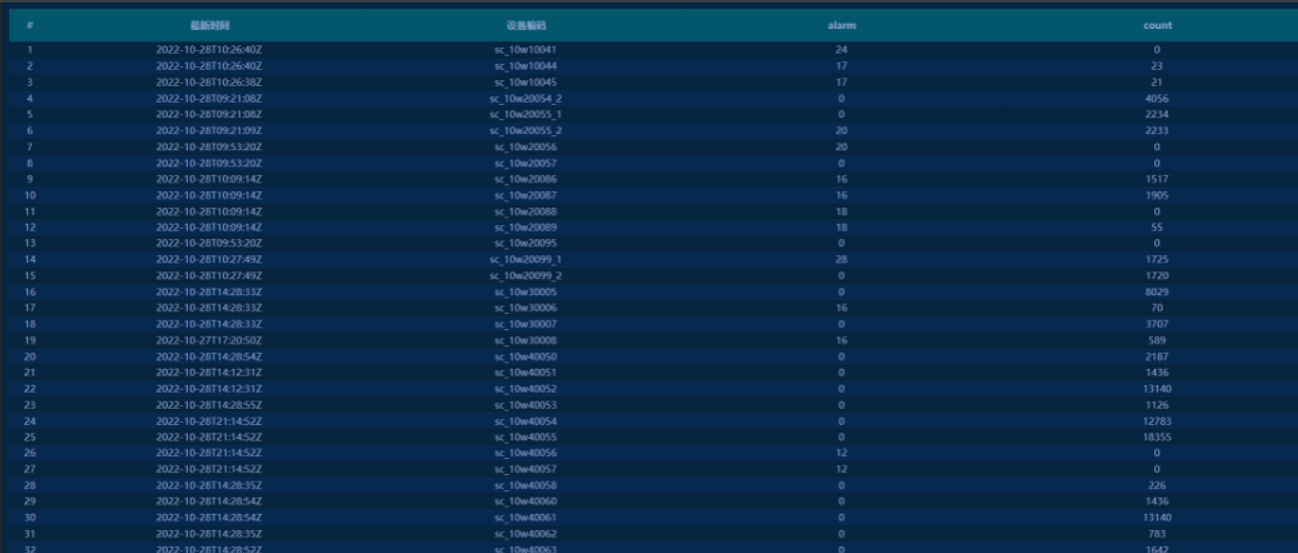

数据平台
根据客户设置的采集频率和上报参数,对下进行采集并上报给MES平台 ,MES实时接收数据进行分析汇总存贮记录。利用大数据对生产各个环节进行管控优化。
