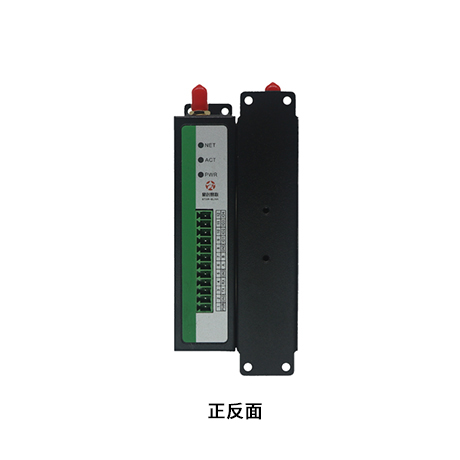

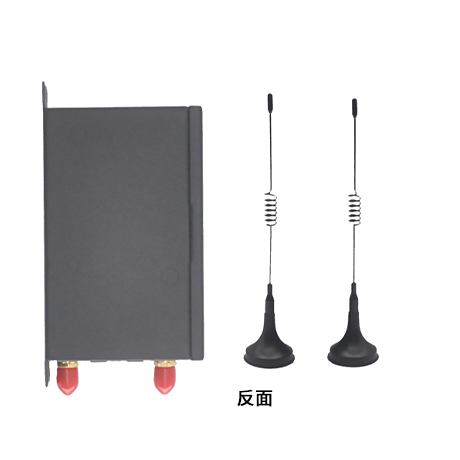

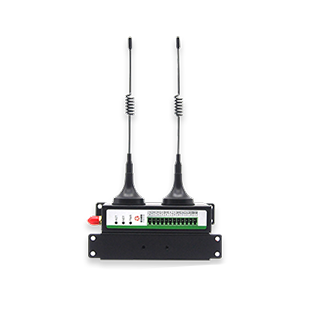

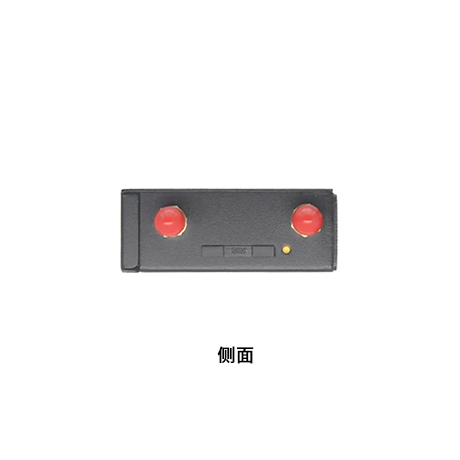

DTU300-串口无线终端

星创易联-DTU300是一款多串口无线配电自动化终端dtu,提供RS232和RS485接口及丰富的IO接口,实现数据透明传输功能和IO采集功能。同时具备远程配置升级。

 多种数据协议转换

 本地数据存储

 GPS定位功能

  模拟量电流或电压输入采集

[pics:title]
[pics:title]
申请样机
视频演示


丰富的IO接口 简单易用

SeDTU300设备同时提供RS232和RS485接口及丰富的IO接口,可直接连接串口设备,实现数据透明传输功能和IO采集功能。支持本地PC端配置工具、AT指令配置和TCP/IP远程配置等多种配置和管理方式,简化了现场施工及后期维护的难度,大幅提升施工效率,降低系统运营的整体成本,从而使客户真正体验到无线通信的便捷。

多串口DTU终端


4G全网通DTU
全网通4G/3G/2G全面兼容 超强网络覆盖

以4G/3G/2G网络为承载网,自动向下兼容,兼容多种SIM卡,包括usim流量卡、APN专网卡和物联网卡;采用高性能的工业级的MCU主控芯片,并搭载嵌入式实时操作系统,适应全球所有主流电信运营商,信号覆盖范围广,超强穿墙性能,方便客户选择合适的网络及服务。

高可靠设计  安全传输不掉线

高稳定性设计,多重检测机制,运行故障自修复,软硬件看门狗技术,确保设备正常运行;支持PPP层心跳、ICMP探测、TCP以及应用层心跳等多级链路检测机制,自动恢复网络故障,维持无线连接“永不掉线”,为您无人值守现场搭建时刻畅通的信息高速公路。

VPN无线传输


DTU设备
多种协议转换 支持云平台远程管理

支持ModbusTCP/Modbus RTU协议转换,内嵌PPP、TCP/IP、UDP/IP、MODBUS-TCP、MODBUS-RTU等多种协议、无缝衔接工业SCADA和现场工业设备;支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式;两路模拟量、三路开关量设计,可定制脉冲输出、脉冲计数和模拟量输入功能;

硬件性能


FLASH

8MB SPI FLASH

SRAM

256KB

网络支持

工业级4G模块、支持七模全网,支持NB模块

RTC

时间同步采用NTP技术,并内置有RTC

接口


串口

个 RS232 和 1 个 RS485 接口,内置 15KV ESD 保护,

串口参数如下:数据位:5、6、7、8 位

停止位:1、1.5、2 位

校验:无校验、偶校验、奇校验、SPACE 及 MARK 校验

串口速率:1200~230400bits/s

指示灯

1个PWR灯,1个ACT灯,1个Oline灯

SIM卡接口

1个(抽屉式SIM卡座,支持1.8V/3V的SIM/UIM卡)

天线接口

1个(3G/4G/NB天线,1个GPS天线(可选),阻抗50欧,SMA阴头内孔接口)

电源

端子接口,内置电源反相保护和过压保护

供电特征


电源

外置电源适配器(9V 1A)

工作电压

宽电源输入DC  5~36V(可扩展5-60V)

待机功耗


工作功耗


工作条件


工作温度

-35~+75℃ (-31~+167℉)

存储温度

-40~+85℃ (-40~+185℉)

工作湿度

5%~95% (无凝结)

设备通风

自然散热、无噪音

物理特征


机箱

全金属机箱

外形尺寸

长*宽*高 119*59*26mm(不包括天线各安装件)

安装方式

桌面平放、导轨安装、壁挂式

重量

净重:0.35KG(不包含天线和安装件)

毛重:0.68KG(带配件及包装箱)

设备安全性与可靠性


安全与可靠性

电源反相保护、过压保护、过流保护;以太网接口内置1.5KV电磁隔离保护;RS232/RS485接口内置15KV ESD保护;SIM/UIM卡接口内置15KV ESD保护

防护等级

IP30

认证

符合CCC、Rohs

MTBF

≥100,000小时






资料名称 版本 发布日期 下载
SeDTU300技术规范v2.2 v2.2 2022-03-18

该产品支持哪些数据协议转换?

答:SeDTU300系列 4G/NB 工业级 DTU支持多种数据协议转换,但具体支持哪些协议需要根据客户的需求进行配置。


 SeDTU300系列 4G/NB 工业级 DTU的电源特征是什么?

答:SeDTU300系列 4G/NB 工业级 DTU的电源采用外置电源适配器 (9V 1A),并内置电源反相保护和过压保护。


 如何进行本地串口配置和升级?

答:SeDTU300系列 4G/NB 工业级 DTU支持本地串口配置和升级,具体操作方法请参考产品说明书中的相关章节。


 SeDTU300系列 4G/NB 工业级 DTU是否支持GPS定位功能?

答:是的,SeDTU300系列 4G/NB 工业级 DTU支持GPS定位功能(可选)。


 SeDTU300系列 4G/NB 工业级 DTU是否支持模拟量输入采集?

答:是的,SeDTU300系列 4G/NB 工业级 DTU支持2路AI,实现模拟量电流或电压(可选)输入采集。


 SeDTU300系列 4G/NB 工业级 DTU是否支持本地数据存储?

答:是的,SeDTU300系列 4G/NB 工业级 DTU支持本地数据存储(可选)。


 SeDTU300系列 4G/NB 工业级 DTU是否支持多种配置和管理方式?

答:是的,SeDTU300系列 4G/NB 工业级 DTU支持本地PC端配置工具、AT指令配置和TCP/IP远程配置等多种配置和管理方式。



 SeDTU300系列 4G/NB 工业级 DTU支持哪些串口参数?

答:SeDTU300系列 4G/NB 工业级 DTU的串口参数如下:数据位:5、6、7、8位;停止位:1、1.5、2位;校验:无校验、偶校验、奇校验、SPACE及MARK校验;串口速率:1200~230400bits/s。


 SeDTU300系列 4G/NB 工业级 DTU支持哪些安装方式?

答:SeDTU300系列 4G/NB 工业级 DTU支持灵活的安装方式,包括导轨和壁挂。


 SeDTU300系列 4G/NB 工业级 DTU是否支持云平台远程管理和升级?

答:是的,SeDTU300系列 4G/NB 工业级 DTU支持云平台远程管理和升级。


 SeDTU300系列 4G/NB 工业级 DTU的网络支持是什么?

答:SeDTU300系列 4G/NB 工业级 DTU的网络支持工业级4G模块,支持七模全网,同时也支持NB模块。


 SeDTU300系列 4G/NB 工业级 DTU是否有内置RTC时间同步功能?

答:是的,SeDTU300系列 4G/NB 工业级 DTU的RTC时间同步采用NTP技术,并内置有RTC。
