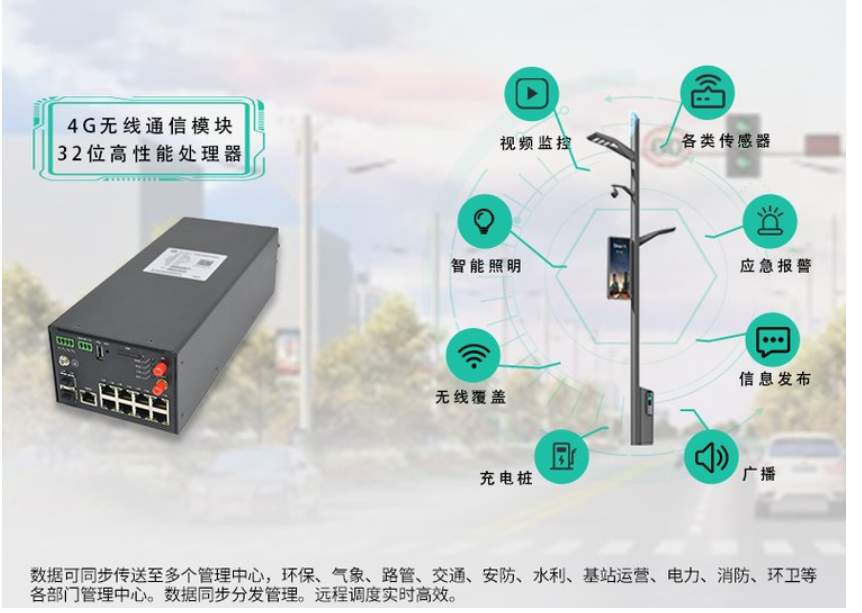

SG600智慧灯杆专用网关是一款专用于智慧路灯的工业级无线通信网关,管理智慧灯杆的重要组成。采用高速4G无线通信模块,配置32位高性能处理器。前端采集信息传输更实时更高速。具有多功能性、稳定性和可扩展性、速度快、功能强、支持边缘计算的特点。它包括防浪涌系统, 电源转换系统,交流/直流电源控制和计量系统,数据采集系统,网络路由和交换系统,以及灯控系统等。可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。
数据可同步传送至多个管理中心,环保、气象、路管、交通、安防、水利、基站运营、电力、消防、环卫等各部门管理中心。数据同步分发管理。远程调度实时高效。
采用Arm架构高端处理器;标准Linux系统支持用户二次开发;支持主动轮询MODBUS设备,帮助客户省却输入繁琐的SCADA Modbus指令 ,支持透明传输、TCP/IP、UDP、MQTT、MODBUS、TFTP、HTTP等多种网络协议。
SG600智慧灯杆网关金属外壳,防护等级为 IP30(防潮、防雷、防电磁干扰);EMC各项等级指标达 3 级;以太网口支持 1.5KV 隔离变压保护。抗温支持:-35℃-75℃ 宽压支持:9-36V,适应各种恶劣工况环境。
支持Star Device Manager“星云”管理平台,方便用户通过管理平台对大量设备进行状态监控和集中管理。可同时对批量设备进行远程管理及配置,提高网络部署和维护的工作效率。运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。
硬件性能 | |
内存 | 512MB |
FLASH | 4GB EMMC |
WIFI(可选) | 802.11b/g/n |
网络支持 | 支持七模全网通(4G) |
系统时间 | 时间同步采用NTP技术,并内置有RTC |
接口 | |
WAN口 | 1个WAN口(可配LAN) |
LAN口 | 8个(10M/100M/1000M自适应MDI/MDIX口) |
千兆光纤口 | 2路10/100/1000M SFP 插槽 |
SIM卡接口 | 1个(抽屉式卡座,支持1.8V/3V的SIM/UIM卡) |
USB接口 | 1*USB2.0 |
Reset | 1个(复位按钮) |
天线接口 | 1个(4G天线,阻抗50欧,SMA阴头内孔接口) 1个(2.4G天线、阻抗50欧,SMA内针接口) (可选) |
Console口 | 1*RS232,3pin端子 |
电源端子 | 1个(3针航天插头) |
串口 | 2*RS485,独立隔离,航空插头 |
继电器 | 2路继电器输出接口 |
电源输出 | DC12V*4,4路独立控制,最大输出功率70W,航天插头 DC24V*1,最大输出功率40W,航天插头 |
指示灯 | 4个 1个PWR灯, 1个SYS灯, 1个LTE灯,1个WIFI灯 |
供电特征 | |
电源 | 电源输入(220V AC),航空插头 |
工作条件 | |
工作温度 | -35~+75℃ |
存储温度 | -40~+85℃ |
工作湿度 | 5%~95% (无凝结) |
设备通风 | 自然散热、无噪音 |
物理特征 | |
机箱 | 全金属机箱 |
外形尺寸 | 长*宽*高 295*118*80mm(不包括天线各安装件) |
安装方式 | 桌面平放、导轨安装、壁挂式 |
重量 | 净重:0.82KG(不包含天线和安装件) |
毛重:1.02KG(带配件及包装箱) | |
设备安全性与可靠性 | |
安全与可靠性 | 电源反相保护、过压保护、过流保护;以太网接口内置1.5KV电磁隔离保护;RS232/RS485接口内置15KV ESD保护;SIM/UIM卡接口内置15KV ESD保护 |
防护等级 | IP30 |
认证 | 符合CCC、Rohs |
MTBF | ≥100,000小时 |
软件功能 | |
网络接入 | 支持APN VPDN |
接入认证 | 支持CHAP/PAP认证 |
网络模式 | GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE/5G NR |
LAN协议 | 支持ARP,Ethernet |
WAN协议 | 支持静态IP,DHCP,PPPoE,PPP |
IP应用 | 支持Ping、Trace、DHCP Server、DHCP Relay、DHCP Client、DNS relay、DDNS、Telnet |
IP路由 | 支持路由 |
NAT功能 | 支持网络地址转换 |
工业协议 | 支持环保212协议,支持MQTT,MUDBUS等工业协议 |
网络安全 | |
防火墙 | 全状态包监测(SPI)、防范拒绝服务(Dos)攻击 过滤多播Ping数据包、访问控制列表(ACL) 内容URL过滤、端口映射、虚拟IP映射、IP-MAC绑定 |
数据安全 | IPsec VPN/L2TP/PPTP/GRE /OPEN VPN/CA 证书 |
可靠性 | |
备份功能 | 支持光纤、有线、4G互为备份 |
链路在线监测 | 发送心跳包检测,断线自动连接 |
内嵌看门口狗 | 设备运行自检技术,设备运用故障自修复 |
WLAN(可选) | |
协议标准 | IEEE 802.11b/g/n |
速率 | 最高可达144Mbps |
安全特性 | 开放系统、共享密钥、WPA/WPA2认证,WEP/TKIP/AES加密 |
工作模式 | AP、Client工作模式 |
传输距离 | 100m(实际传输距离视环境而定) |
智能化 | |
集成DTU功能 | 支持TCP、UDP透明传输模式、TCP Server模式,支持Modbus RTU转Modbus TCP网桥,支持DCUDP、DCTCP模式 |
网络管理 | |
QOS管理 | 支持带宽限制,IP限速 |
配置方式 | 支持telnet、web、ssh和console配置方式 |
升级方式 | 支持web升级、FOTA升级方式 |
日志功能 | 支持本地系统日志、远程日志、串口输出日志。 |
网管功能 | 支持星创(STAR Device Manager)“星云”平台,批量管理 |
简单网络管理功能 | 支持SNMP v1/v2/v3,支持SNMP TRAP功能 |
流量管理 | 支持流量阈值设定,支持流量统计和流量告警功能 |
维护工具 | Ping,路由跟踪 |
状态查询 | 系统状态,modem状态,网络连接状态,路由状态 |
资料名称 | 版本 | 发布日期 | 下载 |
SG600技术规范v2.0 | v2.0 | 2022-03-18 |
该产品是否支持蓝牙接口?
答:不支持。在给定页面中没有提到该产品支持蓝牙接口。
该产品是否具有数据采集系统?
答:是的,该产品集成了数据采集系统。
该产品是否具有灯控系统?
答:是的,该产品集成了灯控系统。
该产品是否具有防浪涌系统?
答:是的,该产品集成了防浪涌系统。
该产品支持哪些硬件接口?
答:该产品支持多种硬件接口,以应付各种灯杆要求。具体接口类型可查看参考文档或直接咨询客服。
如何实现多媒体设备及照明设备的集控和单控管理?
答:本产品可配合智慧终端设备管理平台系统工作,支持前端多媒体设备及照明设备的集控和单控管理。
本产品支持哪些 VPN 功能?
答:本产品支持多种 VPN 功能,包括 PPTP、L2TP、IPSEC、OPENVPN、GRE、GRETAP、Vxlan等。
该产品是否支持 WLAN?
答:是的,该产品支持 WLAN。
该产品是否支持 telnet 配置方式?
答:是的,该产品支持 telnet 配置方式。
该产品是否支持 SNMP v3?
答:是的,该产品支持 SNMP v1/v2/v3。
该产品是否具有电源转换系统?
答:是的,该产品集成了电源转换系统。
该产品是否具有网络路由和交换系统?
答:是的,该产品集成了网络路由和交换系统。
该产品是否支持天线接口?
答:是的,该产品支持天线接口,包括4G天线和2.4G天线。
该产品是否支持多种VLAN功能?
答:是的,该产品支持多种VLAN功能,包括802.1Q VLAN、802.1P QoS、DSCP等。
该产品是否具有RTC功能?
答:是的,该产品内置有RTC,并采用NTP技术进行时间同步。
该产品是否具有USB接口?
答:是的,该产品具有1个USB 2.0接口。
该产品是否支持SIM卡接口?
答:是的,该产品具有1个抽屉式卡座的SIM卡接口,支持1.8V/3V的SIM/UIM卡。
该产品是否具有继电器输出接口?
答:是的,该产品具有2路继电器输出接口。
该产品是否支持串口通信?
答:是的,该产品具有2个RS485串口通信接口,并采用独立隔离和航空插头设计。
