SG610多功能灯杆网关

星创易联-SG600是一款4G全网通智慧灯杆网关,该设备具有丰富接口,支持灯杆多功能设备通信协议转换。广泛应用智慧园区、城市道路灯杆。提供灯杆网关、云平台等软硬件整体解决方案。

 8个以太网端口

 手拉手环形组网及STP

 2路继电器输出接口

  电源管理

[pics:title]
[pics:title]
申请样机
暂无视频

工业化设计,数据安全可靠稳定



SG610智慧灯杆专用网关是一款专用于智慧路灯的工业级无线通信网关,管理智慧灯杆的重要组成。采用高速4G无线通信模块,配置32位高性能处理器。前端采集信息传输更实时更高速。具有多功能性、稳定性和可扩展性、速度快、功能强、支持边缘计算的特点。它包括防浪涌系统, 电源转换系统,交流/直流电源控制和计量系统,数据采集系统,网络路由和交换系统,以及灯控系统等。可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。




多中心同步传输 支持本地远程配置管理

数据可同步传送至多个管理中心,环保、气象、路管、交通、安防、水利、基站运营、电力、消防、环卫等各部门管理中心。数据同步分发管理。远程调度实时高效。


灵活二次开发 支持多种网络协议

采用Arm架构高端处理器;标准Linux系统支持用户二次开发;支持主动轮询MODBUS设备,帮助客户省却输入繁琐的SCADA Modbus指令 ,支持透明传输、TCP/IP、UDP、MQTT、MODBUS、TFTP、HTTP等多种网络协议。



工业化设计 抗高低温检测

SG610智慧灯杆网关金属外壳,防护等级为 IP30(防潮、防雷、防电磁干扰);EMC各项等级指标达 3 级;以太网口支持 1.5KV 隔离变压保护。抗温支持:-35℃-75℃ 宽压支持:9-36V,适应各种恶劣工况环境。


云平台集中管理和规模化部署

支持Star Device Manager“星云”管理平台,方便用户通过管理平台对大量设备进行状态监控和集中管理。可同时对批量设备进行远程管理及配置,提高网络部署和维护的工作效率。运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。




 硬件性能


内存

512MB

FLASH

4GB EMMC

WIFI(可选)

802.11b/g/n

网络支持

支持七模全网通(4G)

系统时间

时间同步采用NTP技术,并内置有RTC

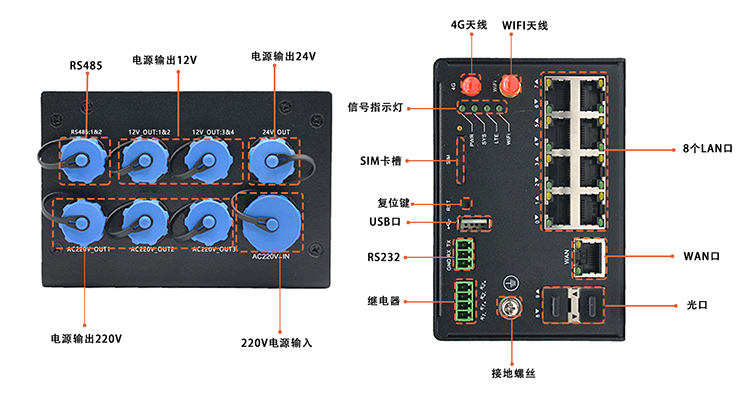

接口


WAN

1个WAN口(可配LAN)

LAN

8个(10M/100M/1000M自适应MDI/MDIX口)

千兆光纤口

2路10/100/1000M SFP 插槽

SIM卡接口

1个(抽屉式卡座,支持1.8V/3V的SIM/UIM卡)

USB接口

1*USB2.0

Reset

1个(复位按钮)

天线接口

1个(4G天线,阻抗50欧,SMA阴头内孔接口)

1个(2.4G天线、阻抗50欧,SMA内针接口)

电源端子

1个(3针航天插头)

串口

2*RS485,独立隔离,航空插头



电源输出

2路继电器输出接口

3路AC220V输出,独立控制,支持计量 ,航天插头

4路DC12V输出,独立控制 ,最大支持输出 功率70W ,航天插头

1路DC24V输出,独立控制,最大支持输出功能40W 航天插头

指示灯

9个  1个PWR灯, 1个SYS灯, 1个GPS灯,3个信号强度灯,sim1 、sim2 和TF指示灯

供电特征


电源

电源输入(220V AC)

工作条件


工作温度

-35~+75℃ (-31~+167℉)

存储温度

-40~+85℃ (-40~+185℉)

工作湿度

5%~95% (无凝结)

设备通风

自然散热、无噪音

物理特征


机箱

全金属机箱

外形尺寸

长*宽*高 295*120*70mm(不包括天线各安装件)

安装方式

桌面平放、导轨安装、壁挂式

重量

净重:0.82KG(不包含天线和安装件)

毛重:1.02KG(带配件及包装箱)

设备安全性与可靠性


安全与可靠性

电源反相保护、过压保护、过流保护;以太网接口内置1.5KV电磁隔离保护;RS232/RS485接口内置15KV ESD保护;SIM/UIM卡接口内置15KV ESD保护

防护等级

IP30

认证

符合CCC、Rohs

MTBF

≥100,000小时

软件功能


网络接入

支持APN VPDN

接入认证

支持CHAP/PAP认证

网络模式

GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE/5G NR

LAN协议

支持ARP,Ethernet

WAN协议

支持静态IP,DHCP,PPPoE,PPP

IP应用

支持Ping、Trace、DHCP Server、DHCP Relay、DHCP Client、DNS relay、DDNS、Telnet

IP路由

支持路由

NAT功能

支持网络地址转换

工业协议

支持环保212协议,支持MQTT,MUDBUS等工业协议

网络安全


防火墙

全状态包监测(SPI)、防范拒绝服务(Dos)攻击  过滤多播Ping数据包、访问控制列表(ACL) 内容URL过滤、端口映射、虚拟IP映射、IP-MAC绑定

数据安全

IPsec VPN/L2TP/PPTP/GRE /OPEN VPN/CA 证书

可靠性


备份功能

支持有线、4G互为备份

链路在线监测

发送心跳包检测,断线自动连接

内嵌看门狗

设备运行自检技术,设备运用故障自修复

WLAN(可选)


协议标准

IEEE 802.11b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证,WEP/TKIP/AES加密

工作模式

AP、Client工作模式

传输距离

100m(实际传输距离视环境而定)

智能化


集成DTU功能

支持TCP、UDP透明传输模式、TCP Server模式,支持Modbus RTU转Modbus TCP网桥,支持DCUDP、DCTCP模式

网络管理


QOS管理

支持带宽限制,IP限速

配置方式

支持telnet、web、ssh和console配置方式

升级方式

支持web升级、支持FOTA

日志功能

支持本地系统日志、远程日志、串口输出日志。

短信功能

状态查询、配置、重启

网管功能

支持星创(STAR Device Manager)“星云”平台,批量管理

简单网络管理功能

支持SNMP v1/v2/v3,支持SNMP TRAP功能

流量管理

支持流量值设定,支持流量统计和流量告警功能

维护工具

Ping,路由跟踪

状态查询

系统状态,modem状态,网络连接状态,路由状态

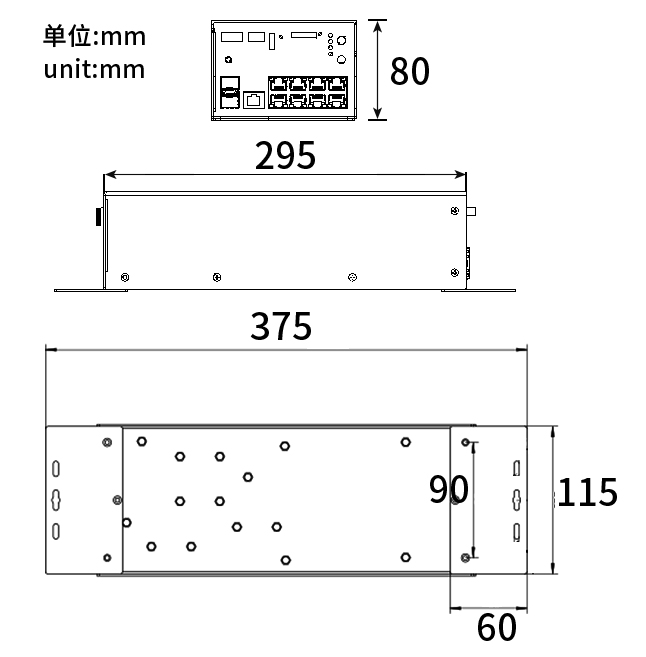

SG610智慧灯杆网关尺寸图


资料名称 版本 发布日期 下载
SG610技术规范v2.1 v2.1 2022-11-11


是否有配套对应云平台及解决方案?

是的,SG610智慧灯杆网关有配套的对应云平台和解决方案。它可以接入星创易联STAR DEVICE MANAGER星云平台,实现高效的远程集中网管。同时,该网关还支持多种VPN功能和网络管理功能,可以保证数据的安全性和可靠性。用户可以根据自己的需求选择相应的解决方案,并将SG610智慧灯杆网关接入到云平台中进行管理和控制。


这个网关支持哪些传感器和传感设备的电源远程监控及能耗监控?

答:该网关支持接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。


 这个网关的硬件性能如何?

答:该网关具有多种硬件接口,支持WLAN和8个以太网端口,同时支持4G LTE CAT4高速网络。它还具有全工业化设计,无惧恶劣条件的挑战。因此,它的硬件性能非常出色。


 这个网关是否支持扩展性?

答:是的,该网关基于物联网技术架构设计,可以满足智慧终端设备的数据收集和智能控制,并具有扩展性,方便在现有硬件下实现新设备接入。


 这个网关是否支持多媒体设备及照明设备的集控和单控管理?

答:是的,该网关支持前端多媒体设备及照明设备的集控和单控管理。


 这个网关是否支持边缘计算?

答:是的,该网关具有支持边缘计算的特点。


 这个网关是否支持备份功能?

答:是的,该网关支持有线、4G互为备份。


 这个网关是否支持网络管理?

答:是的,该网关支持QOS管理、配置方式、升级方式、日志功能、短信功能、网管功能和简单网络管理功能等多种网络管理功能。


 这个网关是否支持防火墙?

答:是的,该网关支持全状态包监测(SPI)、防范拒绝服务(Dos)攻击、过滤多播Ping数据包、访问控制列表(ACL)内容URL过滤、端口映射、虚拟IP映射和IP-MAC绑定等防火墙功能。
