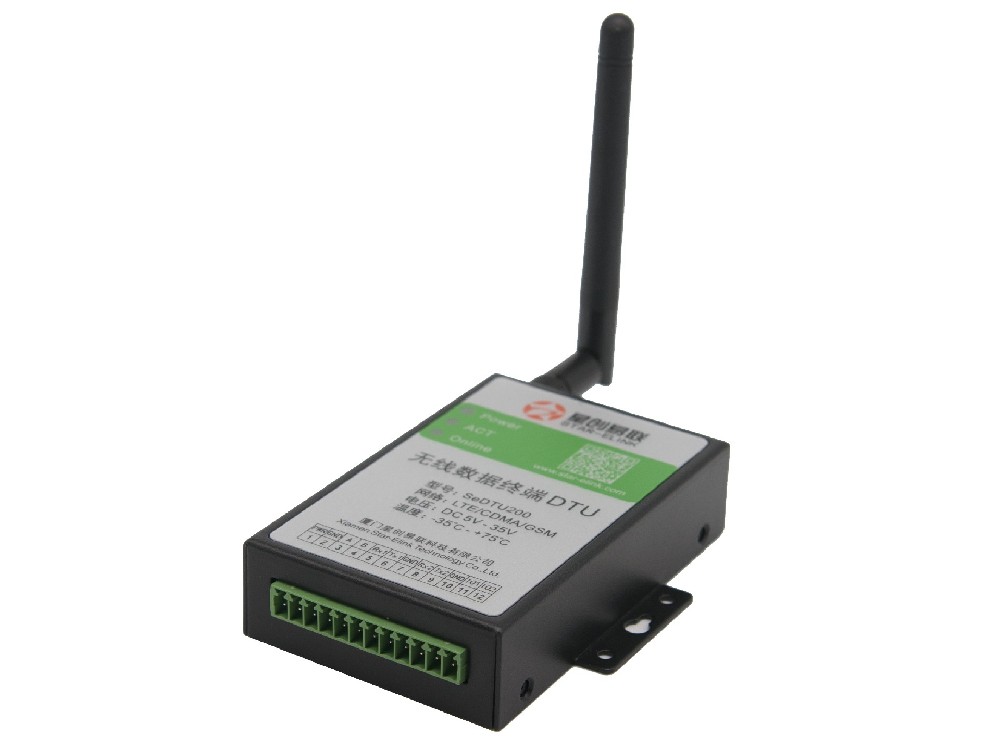

SeDTU200系列无线数传终端

SeDTU200 是一款工业级无线数据终端产品,以 LTE 4G 无线网络为承载网,为工业用户提供TCP/IP 之上的无线数据传输通道,功能上完成远程控制站串口设备和中心控制系统间的无线数据通信,使远程工业现场控制得以实现。

 双数据中心备份传输

 内嵌标准的TCP/IP协议栈

 主动数据轮询采集上报

  MQTT多协议转换

[pics:title]
[pics:title]
申请样机
视频演示



详细信息

    SeDTU200 系列 4G 工业级 DTU 是一款工业级无线数据终端产品,以 LTE 4G 无线网络 为承载网,为工业用户提供 TCP/IP 之上的无线数据传输通道,功能上完成远程控制站串口设 备和中心控制系统间的无线数据通信,使远程工业现场控制得以实现。

    DTU200 采用高性能的工业级的 MCU 主控芯片,并搭载嵌入式实时操作系统,为客户提 供稳定可靠的运行系统。同时提供 RS232 和 RS485 接口,可直接连接串口设备,实现数据透 明传输功能。支持本地 PC 端配置工具、AT 指令配置和 TCP/IP 远程配置等多种配置和管理方 式,简化了现场施工及后期维护的难度,大幅提升施工效率,降低系统运营的整体成本,从而 使客户真正体验到无线通信的便捷。


产品特点:


   支持 LTE 4G CAT4/CAT1/NB

   支持 APN/VPDN

   支持串口软件升级和远程维护

   支持根据域名和 IP 地址访问中心

   支持双数据中心备份传输及多数据中心同步传输

   内嵌标准的 TCP/IP 协议栈,

   支持透明数据传输

   支持本地串口配置、升级、支持云平台远程管理、升级、配置

   提供标准 RS232 和 RS485(或 RS422)接口,可直接连接串口设备

   支持 MQTT、HJ212、Modbus 等多协议转换

   支持主动数据轮询采集上报功能

   支持双 DTU 功能

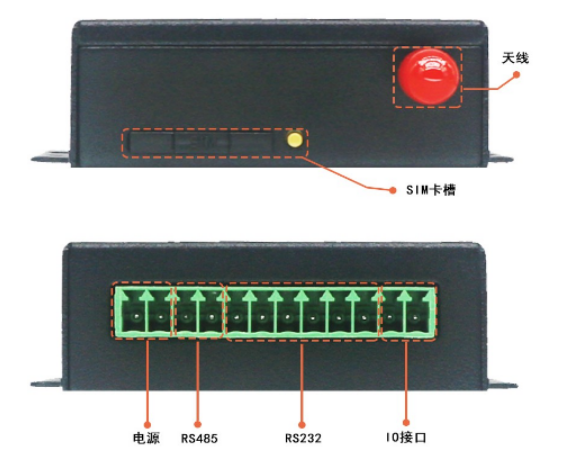

产品接口图:







硬件性能


CPU

工业级16/32位通信处理器

网络支持

工业级4G模块、支持七模全网,支持NB模块

接口


串口

个 RS232 和 1 个 RS485(或RS422) 接口,内置 15KV ESD 保护,

串口参数如下:数据位:5、6、7、8 位

停止位:1、2 位

校验:无校验、偶校验、奇校验

串口速率:300~230400bits/s

指示灯

1个PWR灯,1个ACT灯,1个Oline灯

SIM卡接口

1个(抽屉式SIM卡座,支持1.8V/3V的SIM/UIM卡,内置15KV·ESD保护)

天线接口

1个(3G/4G天线,阻抗50欧,SMA阴头天线接口)

电源

端子电源,内置电源反相保护和过压保护

供电特征


电源

外置电源适配器(DC·9V 1A)

工作电压

宽电源输入DC  5~36V

通信电流

<150mA·(12V)

工作条件


工作温度

-35~+75℃ (-31~+167℉)

存储温度

-40~+85℃ (-40~+185℉)

工作湿度

5%~95% (无凝结)

设备通风

自然散热、无噪音

物理特征


机箱

全金属机箱

外形尺寸

长*宽*高 91*58.5*22mm(不包括天线各安装件)

安装方式

桌面平放、导轨安装、壁挂式

重量

净重:0.205KG(不包含天线和安装件)

设备安全性与可靠性


安全与可靠性

电源反相保护、过压保护、过流保护;以太网接口内置1.5KV电磁隔离保护;RS232/RS485接口内置15KV ESD保护;SIM/UIM卡接口内置15KV ESD保护

防护等级

IP30

认证

符合CCC、Rohs

MTBF

≥100,000小时



资料名称 版本 发布日期 下载
SeDTU200技术规范 v2.1 2023-02-17

该产品支持哪些网络制式?

答:该产品支持工业级4G模块,七模全网和NB模块。


 该产品支持哪些串口参数?

答:该产品的串口参数如下:

数据位:5、6、7、8位

停止位:1、2位

校验:无校验、偶校验、奇校验

串口速率:300~230400bits/s


 该产品有哪些物理特征?

答:该产品具有以下物理特征:

- 全金属机箱

- 外形尺寸长*宽*高91*58.5*22mm(不包括天线各安装件)

- 安装方式为桌面平放、导轨安装和壁挂式

- 净重为0.205KG(不包含天线和安装件)

- 防护等级IP30


 该产品有哪些设备安全性与可靠性保护措施?

答:该产品具有以下保护措施:

- 电源反相保护、过压保护、过流保护

- 以太网接口内置1.5KV电磁隔离保护

- RS232/RS485接口内置15KV ESD保护

- SIM/UIM卡接口内置15KV ESD保护


 该产品的工作温度和存储温度范围是多少?

答:该产品的工作温度范围为-35~+75°C,存储温度范围为-40~+85°C。


 该产品支持哪种天线接口?

答:该产品支持阻抗为50欧的SMA阴头天线接口。


7. 该产品的电源供电特征是什么?

答:该产品的电源供电特征如下:

- 电源为外置电源适配器(DC·9V 1A)

- 工作电压为宽电源输入DC5~36V

- 通信电流小于150mA(12V)


 该产品支持哪种SIM卡?

答:该产品支持抽屉式SIM卡座,支持1.8V/3V的SIM/UIM卡。


 该产品有哪些指示灯?

答:该产品有PWR灯、ACT灯和Oline灯。

 该产品的MTBF是多少?

答:该产品的MTBF为100,000小时。


 该产品符合哪些认证标准?

答:该产品符合CC和RoHS认证标准。


 该产品的设备通风方式是什么?

答:该产品采用自然散热方式,无噪音。


 该产品的安装方式有哪些?

答:该产品可以采用桌面平放、导轨安装和壁挂式三种安装方式。
