有用过PLC的朋友，应该都知道PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，包括RS232、RS422、RS485，RS422在三菱的PLC上我们就可以见到，不过对于其他PLC及设备会相对稍微少一些，我们这篇文章重点是介绍一下485接口和232接口区别。
我们先介绍一下RS232的接口标准，RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，像有些老式PC机上就配置有RS232接口。
RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。
此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。

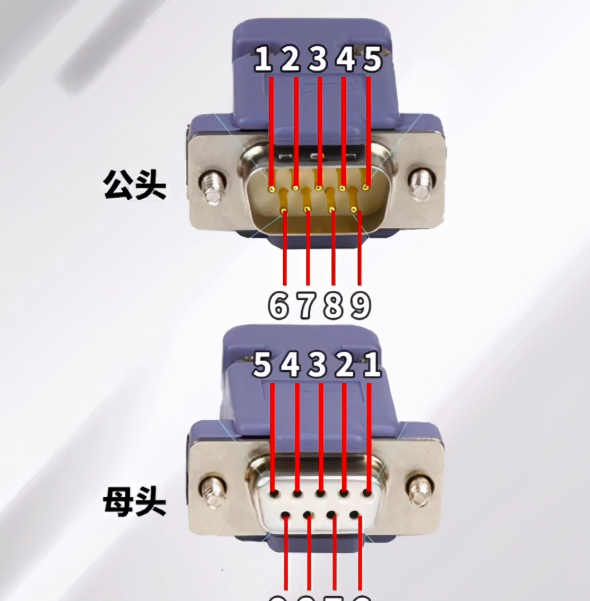

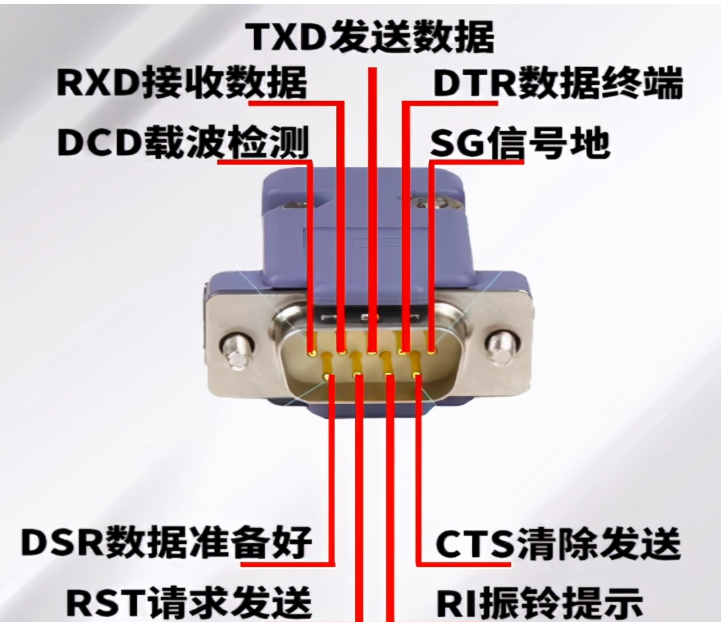

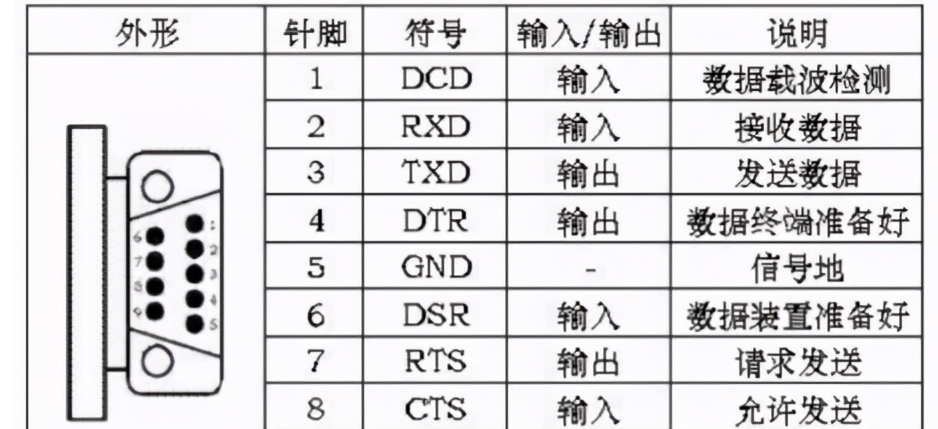

最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，下面我们看一下RS232的DB9连接器的引脚定义。
在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。

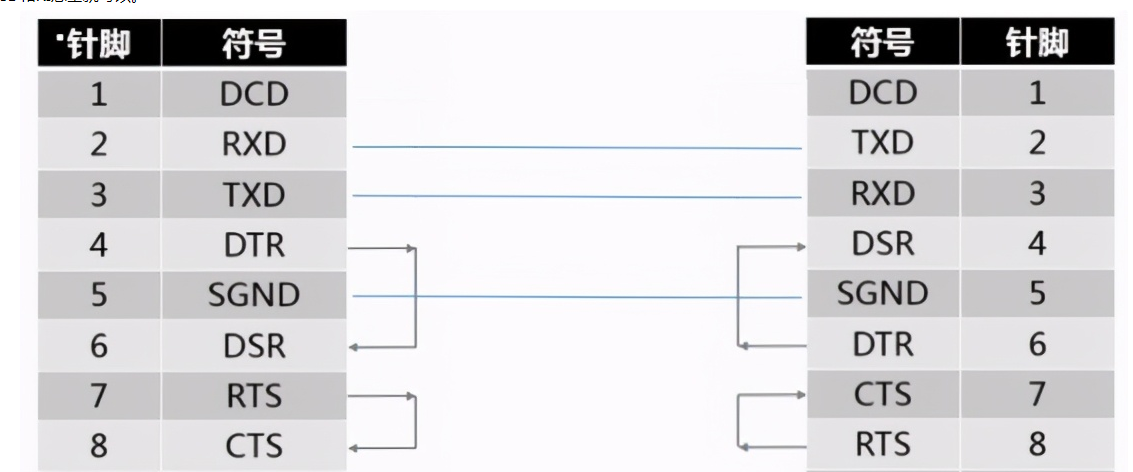

一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。
为改进RS232通信距离短、速率低的缺点，EIA在基于RS422的基础上制定了RS485接口标准。RS485是平衡发送和差分接收，因此具有抑制共模干扰的能力，它的最大传输距离为1200米，实际可达3000米，传输速率最高可达10Mbit/s。所以，一般在要求通信距离为几十米到上千米时，会广泛采用RS-485串行通信。
RS-485采用半双工工作方式，允许在简单的一对屏蔽双绞线上进行多点、双向通信，不过任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
与RS232不同的是，RS485的工作方式是差分工作方式，所谓差分工作方式，是指在一堆双绞线中，一条定义为A，一条定义为B。通常情况下，发送驱动器A、B之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2~6V，是另一个逻辑状态，另有一个信号地C。
在RS485中还有一个使能端，使能端是用于控制发送驱动器与传输线的切断与连接。接收器与发送端作相同的规定，收发端通过平衡双绞线将AA与BB对应相连。
因为RS485是半双工通信方式，必须有个信号来相互提醒，根据前面说的，其实就是通过使能端来转换发送和接收的，这个使能端，你也可以认为是一个开关。当开关也就是使能端信号为1时，信号就输出，当使能端信号是0时，信号就无法输出。

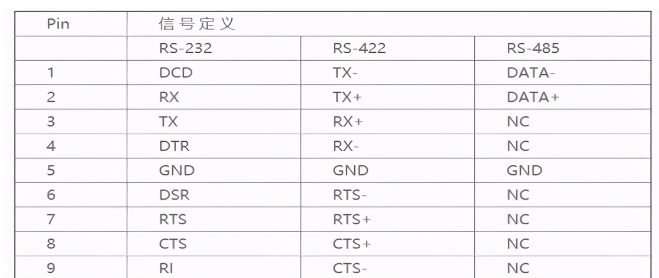

RS485标准物理接口也是9个引脚的，对于引脚定义有不同的标识。
1.英式标识为 TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND
2.美式标识为 Y 、Z 、 A 、 B 、 GND
3.中式标识为 TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND
RS485两线一般定义为： "A、B"或"Date+、Date-" ，也就是我们即常说的485+、485- 。
具体还要根据厂家的使用信号针脚而定，有的RS485也可能使用了RTS或DTR等针脚。下面我们就以西门子S7-200PLC中的RS485口来看一下其DB9的引脚定义。

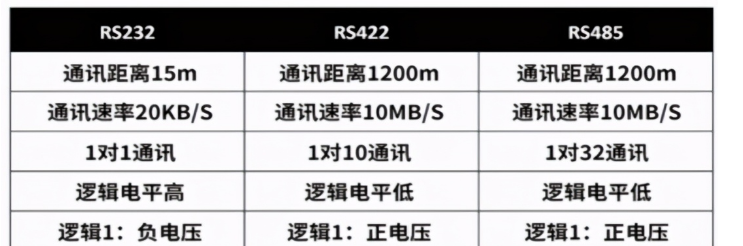

最后，我们总结一下RS232和RS485的区别，分别体现在通讯距离不同、速率不同、逻辑电平不同等，具体如下图所示。
