DTU透传原理深度解析:数据传输的桥梁与纽带

一、DTU的网络架构

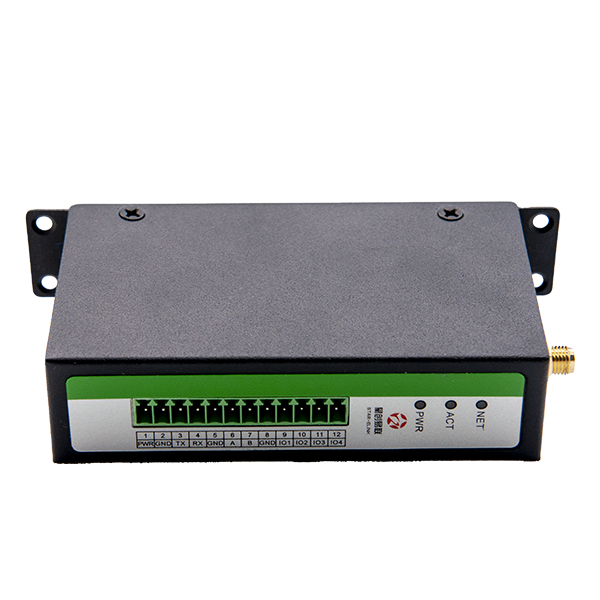

在探讨DTU透传原理之前,我们先来了解一下DTU设备在网络中的位置。通常,DTU采用"串口+网口"的架构,串口连接各类工业设备如PLC、仪表等,网口则接入以太网或者无线网络(如2G/3G/4G/NB-IoT等)。在这种架构下,DTU成为了工业设备与网络之间的桥梁,负责将设备产生的串口数据转发到网络上,再将网络数据转发到设备的串口。

二、串口数据的采集与打包

DTU透传的起点,是对串口数据的采集。当设备通过RS232/RS485/RS422等接口将数据发送到DTU的串口时,DTU的驱动程序会实时地将数据读取到内存缓冲区中。由于串口是字节流式的数据传输方式,没有明确的数据边界,因此DTU需要对数据进行打包,以便在网络上传输。打包的方式有多种,如固定长度、固定间隔、特定字符等。打包完成后,DTU就得到了一个完整的数据包。

三、网络数据的封装与发送

在得到打包后的串口数据后,DTU需要将其封装成适合在网络上传输的格式。这里涉及到两个关键概念:协议和数据格式。

协议是指DTU与上位机之间的通信规则。常见的DTU通信协议有TCP、UDP、Modbus TCP、RTU over TCP等。不同的协议对数据有不同的封装要求,如TCP需要建立可靠连接,而UDP则是无连接的;Modbus TCP需要在数据前添加MBAP报头等。DTU会根据配置的协议类型,对数据进行相应的封装。

数据格式则是指DTU发送到网络上的数据的表现形式。常见的形式有两种:透明传输和非透明传输。透明传输是指DTU不对串口数据做任何处理,原样发送到网络上。而非透明传输则是指DTU在数据中添加一些控制字段,如数据长度、校验码等,以实现某些特殊功能。大多数情况下,DTU采用透明传输,以最大限度地保证数据的原始性。

封装完成后,DTU就通过网口将数据发送出去。对于以太网口,数据会被封装成以太网帧;对于无线网口,数据会被封装成相应的无线协议帧,如2G的PPP帧、4G的GTP帧等。

四、网络数据的接收与解析

当DTU从网口接收到数据时,它需要根据协议和数据格式,对数据进行解析。解析的过程与封装相反,DTU会剥离掉网络传输中添加的一些头部字段,还原出原始的串口数据。在透传模式下,这个过程非常简单,而在非透传模式下,DTU则需要根据控制字段,对数据进行校验、分片等处理。

五、串口数据的发送

解析出来的串口数据,会被DTU通过串口发送给下游设备。这个过程与串口数据采集相似,DTU会通过串口驱动程序,将数据逐字节地发送出去。值得注意的是,由于串口通信是异步的,DTU与设备之间需要约定好波特率、数据位、停止位等参数,以保证数据传输的正确性。

六、连接维护与异常处理

除了数据的收发,DTU还需要维护与上位机的网络连接,并处理各种异常情况。这些都是透传功能得以实现的重要保障。

对于基于TCP的透传,DTU需要与上位机建立并保持可靠的连接。这包括连接的建立、心跳保活、断线重连等机制。一旦连接断开,DTU会尝试重新建立连接,以确保数据传输的连续性。

而在数据传输的过程中,难免会出现一些异常,如数据丢失、超时、错序等。DTU需要合理地处理这些异常,尽量减少对数据传输的影响。常见的处理方式有数据重传、缓存处理等。

七、高级功能

除了基本的透传功能,一些高级的DTU还提供了边缘计算、数据解析等增值服务。这些功能可以在数据传输的过程中,对数据进行预处理和分析,减轻上位机的负担。如Modbus网关功能可以将Modbus RTU数据转换为Modbus TCP数据,方便上位机的读取;边缘计算功能可以在DTU本地处理一些数据,实现实时控制等。

总之,DTU透传的实现,是一个将串口数据与网络数据进行转换、封装、解析的过程。这个过程涉及到协议解析、异常处理、连接维护等诸多细节,需要较强的软硬件开发能力。而随着物联网技术的发展,DTU也在不断演进,集成了更多的功能,如边缘计算、数据安全等。可以说,DTU已经从单纯的数据传输设备,发展成为物联网应用中的重要智能节点。

透传,看似简单,实则大有学问。它体现了工业互联网领域设备与网络、协议与协议互联互通的诉求,也展现了通信技术发展的缩影。未来,DTU必将在5G、TSN、边缘计算等新技术的推动下,迎来更大的发展空间,为工业互联网的建设贡献更大的力量。
