一、通信原理

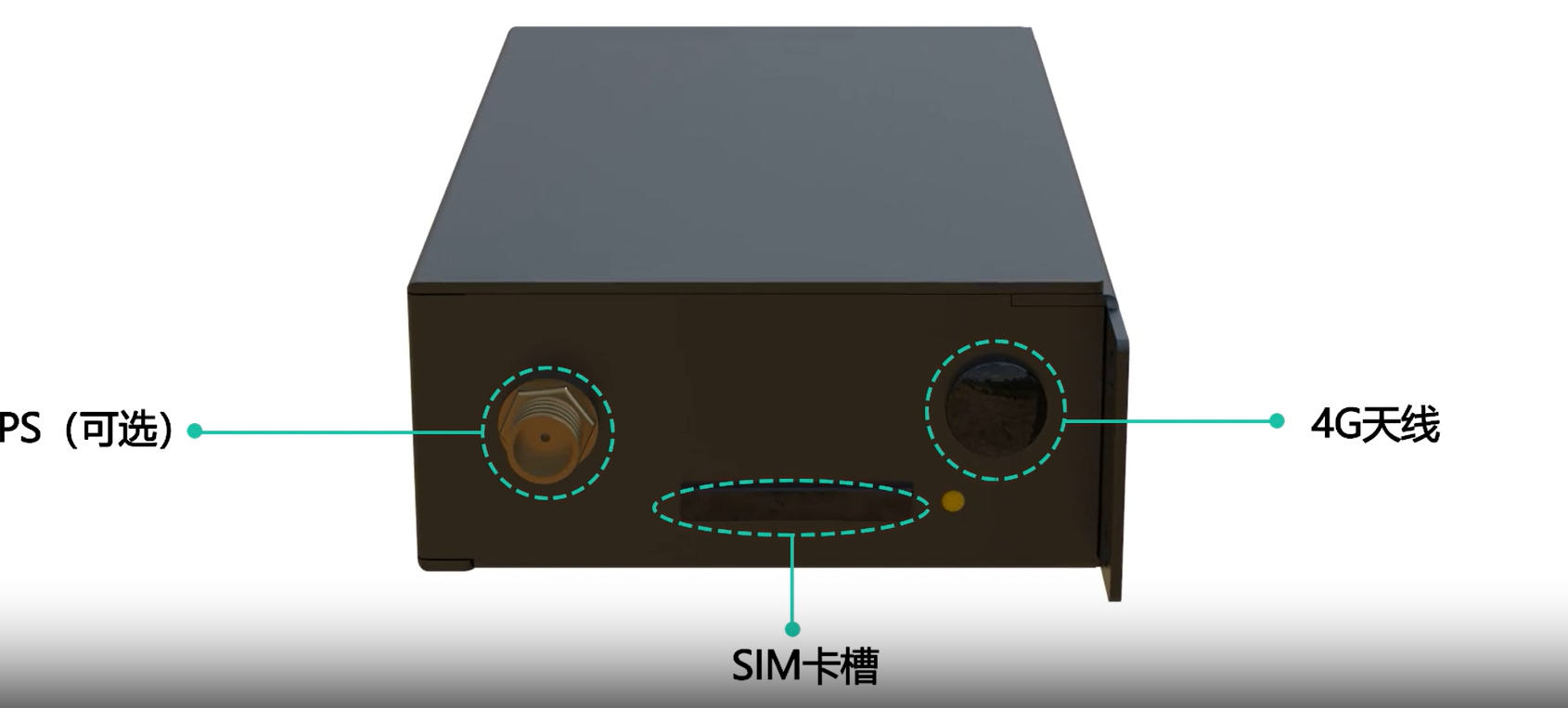

DTU模块一般采用RS232/RS485等串行接口与LED控制卡连接,二者之间通过串口进行数据收发。DTU模块通过无线通信网络(如2G/3G/4G、NB-IoT等)与远程服务器建立Socket连接,上传、下载数据。数据经由运营商的核心网和互联网,在DTU和服务器之间实现端到端的透明传输。
二、通信协议
物理层 DTU与控制卡的物理层通信接口一般为RS232或RS485。RS232适合点对点短距离通信,传输距离一般在15米以内;RS485支持多点组网,最多可连接128个设备,传输距离可达1200米。二者的电气标准、电平逻辑不同,需使用相应的接口芯片如MAX232、SP485等进行电平转换。
数据链路层 链路层采用串口通信的异步方式,DTU和控制卡事先约定好通信参数,如波特率、数据位、校验位、停止位等。常见的参数组合有9600,8,N,1和115200,8,N,1等。双方相同的参数匹配才能实现可靠通信。
应用层 DTU与控制卡间一般采用基于ASCII码或十六进制的自定义应用层协议。协议规定了数据帧的格式、类型、功能码、数据域、校验码等内容。如控制卡可周期性向DTU上报显示屏的开关机状态、亮度值、刷新率、温度等参数;DTU可向控制卡下发开关屏、调亮度、校正颜色等指令。
三、硬件连接
接口电路 根据所选的RS232或RS485接口标准,设计相应的电平转换电路。RS232常用MAX232芯片,RS485常用SP485或MAX485芯片。注意RXD、TXD、A+、B-等管脚不要接错。
接线方式 用屏蔽双绞线将DTU模块的串口与LED控制卡的对应串口连接起来。线材要选择截面积合适、绝缘良好的产品,并尽量远离强电、强磁干扰源。必要时采取屏蔽接地等抗干扰措施。
四、软件配置
串口参数 通过DTU模块的本地配置口或远程Web界面,将其串口通信参数设置为与LED控制卡匹配的值,如波特率115200bps,8位数据位,无校验,1位停止位。
网络参数 配置DTU模块的网络参数,包括工作模式(如TCP Client)、服务器地址、端口号、心跳包、注网参数(如APN、用户名、密码)等。保证DTU能顺利连接服务器。
指令解析 在DTU模块的串口数据处理程序中,根据协议格式解析LED控制卡发送的数据帧,提取有效信息并打包上传至服务器。同时对服务器下发的控制指令进行解析,转化为控制卡能识别的格式,通过串口发送出去。
五、调试验证
本地调试 在DTU与控制卡间的TX、RX线上串接USB转串口线,在PC机上打开串口调试助手,监控二者通信报文,核对格式、数值是否正确。必要时可手动发送测试指令,观察模块反应。
远程调试 搭建服务器端测试程序,模拟与DTU的Socket通信。查看服务器是否能正常接收DTU上传的LED屏幕状态数据,以及DTU是否能执行服务器下发的屏幕控制指令。测试过程中也要同时观察DTU的串口数据及LED屏幕的实际表现。
长期监测 将LED显示屏接入实际的远程运维平台,在服务器端部署数据存储、可视化展示、统计报表等功能,长期监测DTU传输的数据的完整性、及时性和可靠性。
六、知识延申
对于DTU通信模块与LED控制卡之间的数据传输,除了传统的串口通信方式,还有一些更高效的技术方案可以考虑:
1. 以太网通信
将DTU模块和LED控制卡都改造为支持以太网接口,采用TCP/IP协议栈进行通信。以太网的数据传输速率可达10/100Mbps甚至1Gbps,远高于串口的9600bps~115200bps,且支持全双工通信。但需要在硬件设计时增加以太网PHY芯片和RJ45接口,软件上要移植lwIP、FreeRTOS+TCP等嵌入式TCP/IP协议栈,开发难度较大。
2. 工业总线
采用CAN、RS485等工业总线实现DTU与LED控制卡的互联互通。总线通信支持多点连接,各节点可按需要分时占用总线带宽,数据实时性强。但总线接口电路设计相对复杂,需要专用的收发器和隔离电路,软件上也要开发Modbus等总线应用层协议。
3. 无线通信
在DTU模块和LED控制卡上分别集成WiFi、ZigBee、LoRa等短距离无线通信芯片,实现免布线的数据传输。无线通信虽然易部署,但抗干扰能力较差,传输距离和速率也受限,需要评估应用环境。软件开发时要移植相应的无线协议栈,并考虑低功耗、组网、安全等因素。
4. 光纤通信
利用光纤的大带宽、低损耗、抗干扰特性,在DTU和控制卡间建立光纤链路。可选用FDDI、PON等成熟的光纤通信协议,传输速率可达数百Mbps。但光纤收发模块造价较高,布线也需专业工具,且不易中途分支。软件方面需要移植光纤通信协议栈。
5. 直接I/O控制
如果DTU模块与LED控制卡集成在同一PCB板上,可省去串口等外部接口,直接用I/O口进行板上通信。通过寄存器或内存映射的方式,DTU可直接读写控制卡的存储空间。硬件设计最简单,传输速度最快,实时性最强,但灵活性较差。软件设计时需统筹规划存储器地址分配。
以上几种方案各有优缺点,选择时需综合考虑通信距离、传输速率、实时性、灵活性、成本、开发难度等因素,针对具体应用场景权衡取舍。在LED显示屏行业,串口通信仍是最常用的方式,但以太网、无线通信等新技术正不断得到应用,为传统LED显示屏带来了远程管理、无线部署、移动互联等全新功能。
