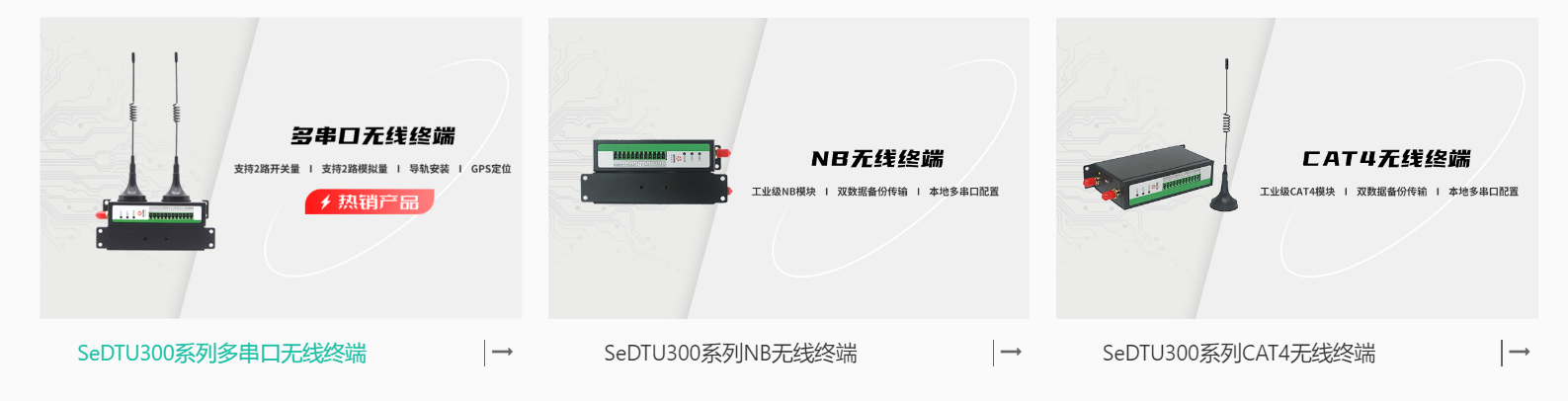

无线数据终端产品图(1)
二、型号说明
SeDTU300系列提供多种型号,主要差异在于网络模块的不同,分为全网通4G版本和NB-IoT专网版本,同时配备不同的频段,可满足全球范围内的网络部署需求。此外,部分高端型号增加了RS485、GPS、I/O口等功能。

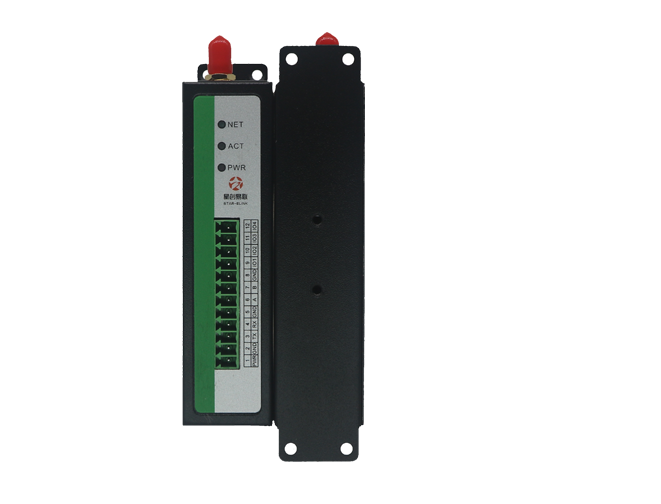

无线数据终端型号图(2)
三、技术指标
无线数据终端接口图(3)
网络: 4G或NB模块
接口:1路RS232,1路RS485
尺寸: 119×59×26mm
安装: 桌面/导轨/壁挂
工作温度:-35°C~+75°C
防护等级:IP30
详细参数见数据手册。
四、产品功能

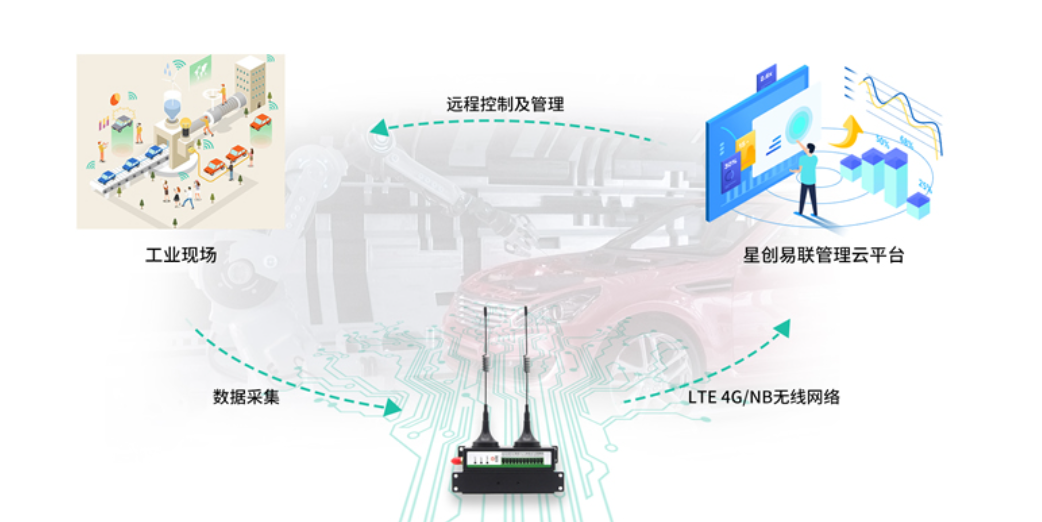

无线数据终端应用场景图(4)
4G或NB-IoT无线数据通信
1路RS232,1路RS485串口
支持透传和协议转换
支持短信和网络参数配置
支持远程管理和固件升级
内置WIFI,便于调试
五、接线端子
SeDTU300的接线端子包括电源接口、SIM卡槽、天线接口、RS232/RS485串口。电源接口为端子接线,SIM卡接口为抽屉式设计,天线和串口为内孔接口。

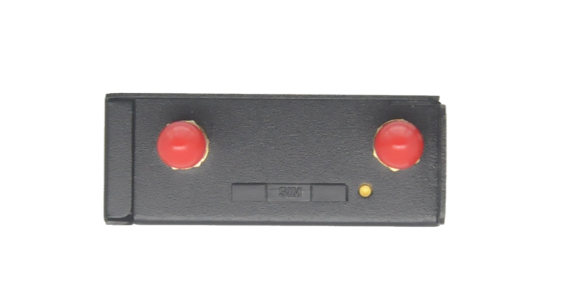

无线数据终端端子图(5)
电源端子定义:
V+/V-:电源正负极
SIM卡槽定义:
SIM卡槽:标准SIM卡接口
天线接口定义:
ANT: SMA天线接口
串口接口定义:
RS232:R232串口接线柱
RS485:RS485串口接线柱
SeDTU300的接线方式简单方便,端子和接口标识清晰,安装调试快速高效。
