1. 环境要求
产品工作环境温度范围为-35°C到+75°C,储存温度范围为-40°C到+85°C,相对湿度为5%到95%(无凝结)。请将产品放置在符合要求的环境中,避免直射阳光等恶劣条件。
2. 电源要求
产品工作电压为DC 5-36V,建议使用12V/2A电源适配器。请用标准的电源线将适配器连接到产品电源端子,打开电源开关,检查电源指示灯是否正常亮起。
3. SIM卡安装
产品底部有两个抽屉式SIM卡槽,请插入标准的SIM卡,确保卡在卡槽内卡好。建议插入5G和4G两个运营商的SIM卡,实现网络备份。
4. 天线及接口连接

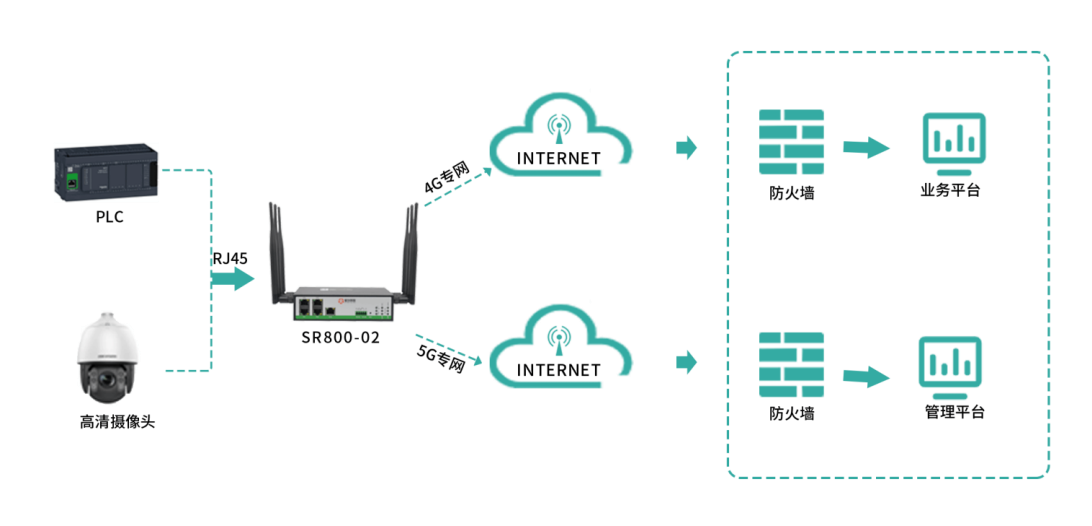

根据拓扑图,将提供的天线螺丝拧紧到相应的天线接口上,包括5G天线、4G天线和2.4G Wi-Fi天线。插入Ethernet网络线到LAN接口,连接到本地网络设备。插入Console管理口线到计算机,用于产品配置。
5. 常见安装位置
产品支持三种安装方式:桌面平放、导轨固定和壁挂。桌面平放时,确保周围有足够空间进行热量散发;导轨安装需额外购买导轨安装件;壁挂安装需要在产品底部预留的孔位固定螺丝。
6. 本地访问配置
通过Ethernet线缆连接计算机和产品的LAN口后,设置计算机IP地址为192.168.1.x(x为2-254之间的数),子网掩码为255.255.255.0。在计算机浏览器地址栏输入产品默认IP 192.168.1.1,进入配置界面,用户名和密码默认为admin/admin,然后可以修改登录密码及进行网络配置。
7. 远程访问配置
若需要通过公网远程访问路由器,需要设置NAT映射,在安全组策略中开放相应的端口(默认Web端口为80),并设置映射关系,然后就可以通过公网IP访问路由器配置界面。
8. VPN及工业协议配置
产品支持多种VPN功能以及工业协议,如MQTT等,可以根据应用场景需要,在相关菜单进行配置。
9. 存储及环境要求
请将产品存放在干燥阴凉处,存储温度在-40°C到+85°C范围内。避免产品接触腐蚀性气体、灰尘或者Contains导电物质,以保证产品使用寿命。
以上是SR800-02系列产品的详细安装步骤。如果在使用中有任何问题,请联系供应商的技术支持。
