一、油田RTU定义及组成
RTU是远程终端单元的英文缩写,是油田远程测控系统中负责现场数据采集及处理的智能化设备。
油田RTU的典型组成包括:
1. 工控主机:负责RTU的全局控制。
2. 通讯接口:RS232/485串口,Ethernet口等。
3. 数据采集模块:采集传感器信号等模拟量和数字量数据。
4. GPS模块:提供准确的时间同步和坐标参考。
5. 电源模块:满足工业级稳定供电需求。
6. 工业级外壳:保护内部电路,适应野外环境。
二、油田RTU的功能
RTU承担的核心功能包括:
1. 参数采集:采集油井、输油管道的流量、压力、温度等参数。
2. 状态监测:监视设备的工作状态、报警状态。
3. 数据处理:实现采集数据的处理、计算和本地存储。
4. 远程通信:通过有线或无线方式实时传送数据。
5. 远程控制:接收并执行远程控制指令。
6. 本地控制:实现自动控制和安全保护。
三、油井井口RTU设置方法
油井井口RTU的标准设置流程包括:
1. 安装固定:将RTU装置牢靠固定在井口appointment明显位置。
2. 接入供电:接通RTU的电源开关,连接好外部电源。
3. 参数配置:设置RTU的IP地址及连接远程主站的参数。
4. 信号配线:将油井传感器的信号线接入RTU的采集模块。
5. 功能测试:向信号源发送模拟信号,检测RTU采集功能。
6. 远程通讯:通过调试软件查看RTU的远程数据传输。
7. 固化设置:运行一段时间后,检查参数设置,关闭调试模式。
8. 日常维护:定期检查连接线路,清洁外壳。

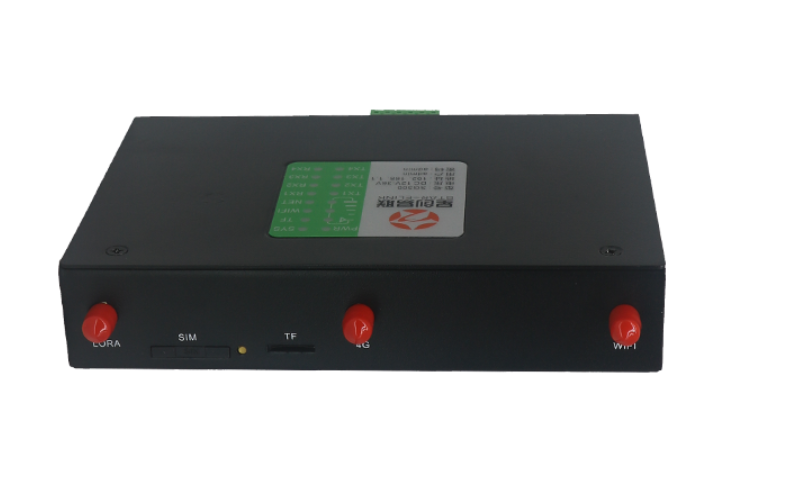

四、星创易联RTU200推荐
基于油田RTU的使用需求,这里推荐星创易联的RTU200产品:
1. 提供RS232/485串口,SFP光纤口,4G电话模块。
2. 8通道AI,14通道DI,4路DO,2路RS485。
3. 内置1GHz高速处理器,存储及扩展性强。
4. 内置GPS接收器,支持精确时间同步。
5. 工业级设计,工作温度-40~70°C。
6. 稳定可靠,专为油田设计,完善的售后服务。
RTU200性能优异,可靠程度高,是油田远程监控系统的理想选择。
五、总结
本文首先介绍了油田RTU的定义和组成结构,分析了其核心功能。然后详细概述了油井井口RTU的标准设置流程。最后推荐了性能卓越的星创易联RTU200产品。希望本文能够为油田远程监控系统的搭建提供参考价值。
