NO.2SPI有几根线？

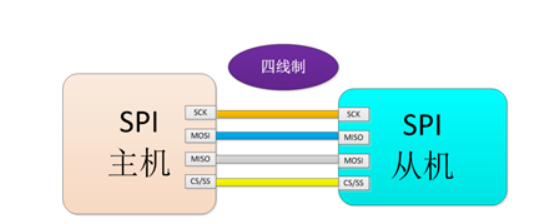

SPI通常有4根线（四线制），可实现全双工通信
【SCK】: 串行时钟（Serial Clock）
【MOSI】:主发从收信号（Master Output, Slave Input）
【MISO】:主收从发信号（Master Input, Slave Output
【CS/CS】:片选信号（Slave Select）
SPI应用也有3根线（三线制），实现半双工通信。
NO.3SPI通信原理

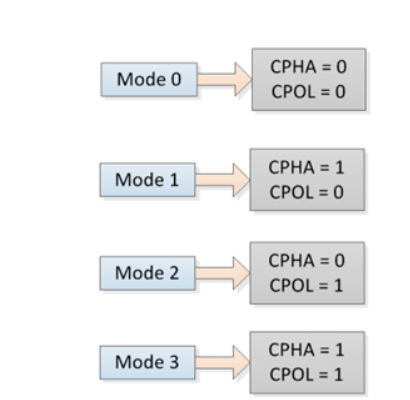

SPI模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，通过CPHA（时钟相位）、CPOL（时钟极性）来控制设备的通信模式。
时钟极性CPOL是用来配置SCK的电平在哪种状态时是有效状态或者空闲状态。时钟相位CPHA是用来配置数据采样是在哪个边沿：
CPHA=0，数据采样是在第1个边沿，数据发送在第2个边沿
CPHA=1，数据采样是在第2个边沿，数据发送在第1个边沿
CPOL=0，当SCLK=0时处于空闲态，有效状态就是SCLK处于高电平时
CPOL=1，当SCLK=1时处于空闲态，有效状态就是SCLK处于低电平时

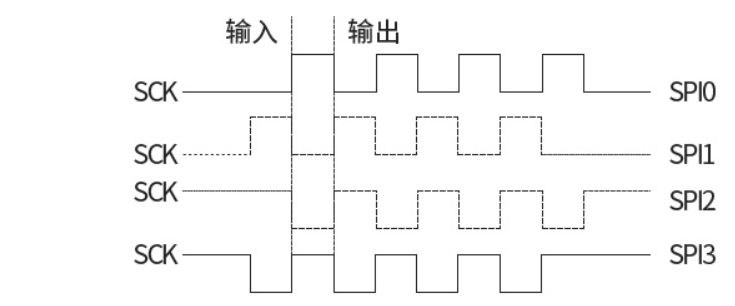

CPHA=0、CPOL=0：此时空闲态时，SCK处于低电平，数据采样是在第1个边沿，就是SCK由低电平到高电平的跳变，所以数据采样是在上升沿(准备数据），（发送数据）数据发送是在下降沿。
CPHA=0、CPOL=1：此时空闲态时，SCK处于高电平，数据采集是在第1个边沿，即SCK由高电平到低电平的跳变，所以数据采集是在下降沿，数据发送是在上升沿。
CPHA=1、CPOL=0：此时空闲态时，SCK处于低电平，数据发送是在第1个边沿，即SCK由低电平到高电平的跳变，所以数据采样是在下降沿，数据发送是在上升沿。
CPHA=1、CPOL=1：此时空闲态时，SCK处于高电平，数据发送是在第1个边沿，即SCK由高电平到低电平的跳变，所以数据采集是在上升沿，数据发送是在下降沿。
另外，分享个时序图识图方法。交叉线：数据允许发生改变，但不一定要变。平行线：数据不允许发生改变，必须稳定发送。

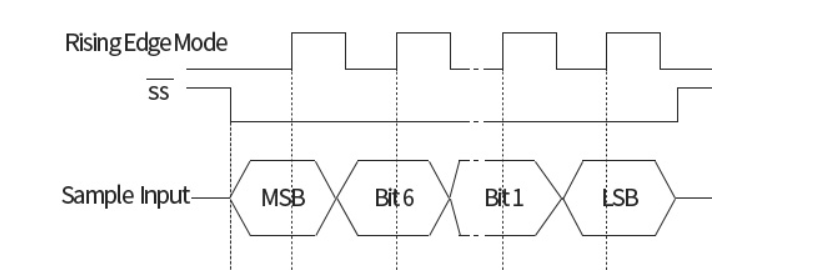

再细说传输时序。SPI接口在内部硬件实际上是两个简单的移位寄存器,传输的数据为8位，在主器件产生的从器件使能信号和移位脉冲下，按位传输，高位在前，低位在后。如下图所示，在SCLK的下降沿上数据改变，上升沿一位数据被存入移位寄存器。SPI接口没有指定的流控制，没有应答机制确认是否接收到数据。
通过以上SPI总线常识的简单描述，我们大致可以了解到SPI具有高速、同步、全双工、总线结构、主从通信模式等优势，但也存在无指定流控制，也没有应答机制确认等短板。
