DTU配电终端的概念
数据终端设备dtu是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。功能模块能实时监测10~35KV线路电压、线路电流、零序电流、设备状态等运行及故障信息，并能完成遥信、遥测、遥控功能，实现配网自动化的实时监控。配电终端DTU的保护功能可以实现线路故障就地检测、切除功能。配网自动化终端DTU还采用集散式设计模式，具有强大的软、硬件组态配置功能，既满足了 DTU 实时性要求，也实现了数据存储记录功能，同时又可实现线路微机保护独立配置功能，成功解决了测控、保护、通讯兼容共存问题。
DTU配电终端的功能
三遥功能
具有遥测（YC）、遥信（YX）、遥控（YK）功能。能够测量两路三相电压、两路三相电流、电池电压、电容电压、两路零序电流，提供最多96路遥信输入和最多16路遥控输入。
DTU配电终端通讯功能
装置集成有两个RS232口、两个RS485以及两个以太网接口，通讯规约多样化能与各种配电自动化系统兼容。与主站（子站）通信，实现数据转发、信息上传、接受并执行主站（主站）下发的控制命令，配合完成开关操作等功能。
配电终端电源管理功能
具有掉电保护，电源重新恢复后，能自启动。配备蓄电池后备电源，主电源失电后，装置正常工作不低于12小时，并支持自动、手动、远方电池活化操作和电源充放电管理及维护功能。
统计及数据存储功能
DTU配电自动化终端支持SOE数据存储和控制操作记录存储，当失电或通信中断后数据长期保存，支持历史数据补充上传。
DTU配电终端的主控单元组成

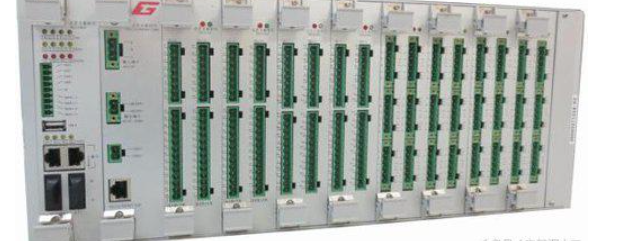

主控单元主要由遥测板（YC）、MCU 板、遥信板（YX）、遥控板（YK）、电源板 （PWR）组成
a
DTU配电终端的主控单元组成

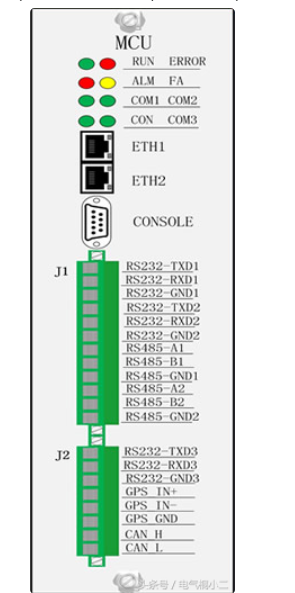

配电终端DTU主控板（MCU）
数据处理单元采用高速数字信号处理器 DSP 为主处理器，负责 10kV 线路电压电流交流采样、计算和故障判定，每块数据处理单元可处理 60 个交流模拟量输入，4 个直流模拟量输入。
负责配电终端与主站系统的通信，完成遥信、遥测、遥控及遥调的转发功能。提供 2 个 RS232 口、2 个 RS485 口、2 个 100/10 BASE-T 以太网口、1 个 GPS 接口、1 个 CAN 接口，可通过外挂 Modem 或以太网与主站通信，可以与控制中心或分站通信，上传配电终端采集的信息，接受遥控命令。
配电终端DTU主控板（MCU）

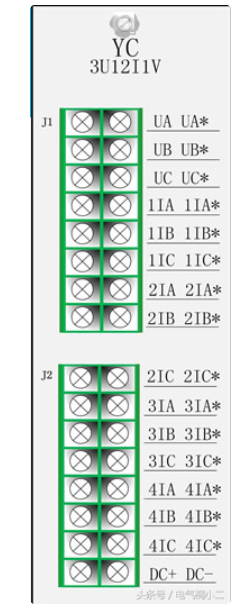

配电终端DTU遥测板（YC，交流直流采样）
每块模拟量遥测板可采集15个交流模拟量，其中1个直流电压采集。交流模拟量经电压/电流互感器隔离后转换为电压信号，经滤波、AD采样后，送MCU处理。通过调试软件对三遥采样信息进行灵活组态配置，实现对高压侧环网柜或低压侧配变的数据计算处理与监测功能。
配电终端DTU遥测板（YC，交流直流采样）

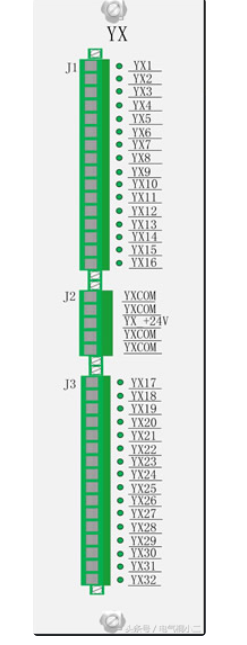

DTU配电终端遥信板（YX，开入)
每块YX板有32个开入量经过光电隔离及过压保护措施，再经数据缓冲器输入给CPLD，消除了开关量状态误报、避免雷击损坏装置，提高了装置的可靠性。
DTU配电终端遥信板（YX，开入)

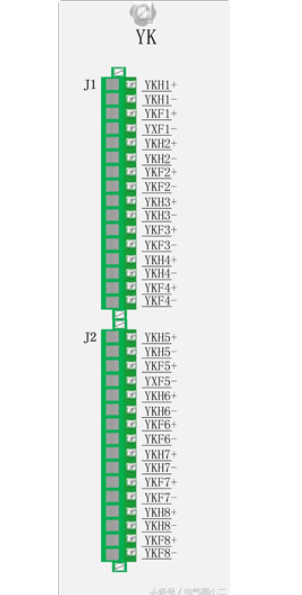

配网自动化终端DTU遥控板（YK，开出)
每块YK板有8个开出量经光电隔离输出，提高了输出控制的可靠性和抗干扰性。每路数字量输出均由输出使能和相应的数字输出控制位控制，只有当输出使能和数字输出控制位同时有效时，数字量输出才有效，多级校验，提高了操作的正确性，输出接点容量为：DC24VA 或者 AC250A。
配网自动化终端DTU遥控板（YK，开出)

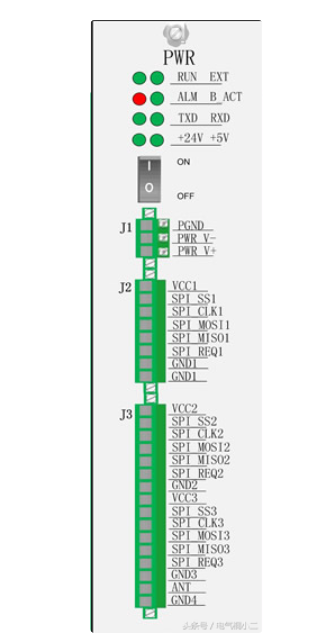

DTU配电自动化远方终端电源板(PWR)
配电终端的工作电源取自10KV线路，经过电源变压器降压变换后给装置提供工作电源（AC220V/110V）。内部通过电源模块及 DC/DC 直流转换器产生+5 V、±12 V、+24 V 电压、以及操作电源（+48V或+24V）电压。配电终端也可选用DC220V/110V 直流电源为装置提供工作电源。配电终端可根据需要选配电池和通信电源，以保证线路掉电时装置能正常工作和通信回路的正常通信。
