星创易联是一家提供综合可持续发展解决方案的公司,需要为其渗滤液储存库配备一个全面的液位监控系统。提供了一个端到端的液位监测解决方案,使客户能够实时观察其储层中的泥浆液位。该解决方案还帮助客户通过已部署系统的内置计算功能获得储存在水库中的液体的即时体积读数。
通过 LoRaWAN 技术配置了一个物联网驱动的监控系统,以满足客户的电平和音量监控需求。强大的物联网架构包括硬件和软件功能,支持无缝安装和执行实时液位监控解决方案。
已实施
使用的硬件

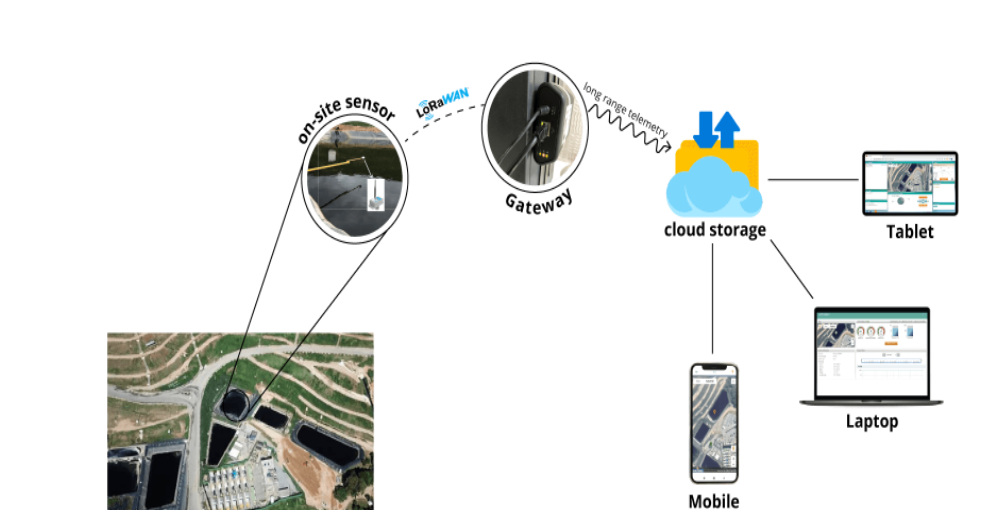

我们使用强大的超声波传感器和以太网/LoRaWAN 驱动的网关来帮助潜在客户从水库收集液位读数,并在网络和移动驱动的物联网平台上读取它。
现场安装的无线超声波传感器利用高频声脉冲测量自身与液面的距离。自动校准算法使用来自这些传感器的数据来计算储液罐中的液位和体积。该传感器在 FHSS(跳频扩频)上运行,使其不受干扰。此外,该传感器具有较长的电池寿命(AA 电池超过 12 年)和超过 512 个读数的板载数据存储器。
来自传感器的数据通过遥测终端SeDTU300是一款4G全网通多串口无线终端设备,提供RS232和RS485接口及丰富的IO接口,以4G/3G/2G网络为承载网,自动向下兼容,实现数据透明传输功能和IO采集功能。
使用的协议
LoRaWAN 通信协议用于促进安装在现场的传感器和网关之间的数据传输。这种无线技术可以远距离共享小数据包(0.3 kbps 到 5.5 kbps)的有效载荷。终端节点或传感器通过该网络将液位相关数据共享给网关,然后经过验证并转发到应用服务器。
综合物联网平台
从水库中提取的数据存储在云服务器中。Biz4Intellia 的移动和网络驱动仪表板收集这些数据并以易于理解的格式显示。该平台是根据 Haztec 的管理需求定制的。该仪表板允许来自 Haztec 的用户:
了解安装在现场的设备的位置。
查看水库中泥浆液位和渗滤液量的实时读数。
设置阈值限制和范围,以获取有关降低电池电量、低信号强度或不必要的读数波动的警报或通知。
注册和配置新设备。
通过高级分析以图形格式分析和处理数据,并获得运营洞察力和模式。
处理行政和管理。
根据类型、状态、型号等过滤设备。
计算不规则形状水库的体积:
该公司的水库床不平整,因此很难计算其中储存的液体体积。因此,无法确定在特定时刻储存在储层中的液体或浆液的确切数量。此外,由于水库处于开放状态,因此很难确定由于蒸发导致的液位下降。
解决方案:
获得包含每个储层的相应液位和体积测量值的查找表,并将其插入平台中。这使平台能够交叉验证来自传感器的实时液位数据,以确定储存在水库中的渗滤液或泥浆的体积。插值技术被进一步用于计算每个中间水平读数的体积。
实施液位监测系统的成果
客户能够密切关注储存在其储液罐中的液体的液位和体积读数。系统的实时洞察力能够识别运营效率低下并优化决策过程。多通道警报系统还帮助客户了解液位何时超过或低于标准限制。该系统的实施允许用户利用有效的液体管理实践来进行可持续和环保的运营。
